行星減速機的工作原理及簡單描述

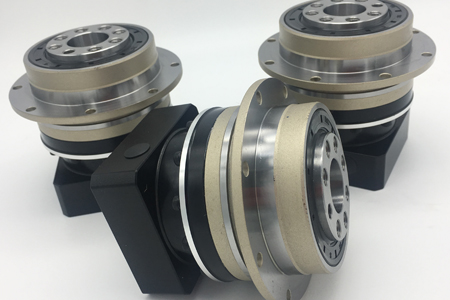

行星減速機(planetary reducer)是一種用途廣泛的工業產品，其性能可與其它軍品級減速機產品相媲美，卻有著工業級產品的價格，行星減速機廣泛在華東地區、華北地區被應用于廣泛的工業場合。又可作為配套部件用于起重、挖掘、運輸、建筑等行業。

級數:行星齒輪的套數。由于一套行星齒輪無法滿足較大的傳動比，有時需要2套或者3套來滿足用戶較大的傳動比的要求.由于增加了行星齒輪的數量，所以2級或3級減速機的長度會有所增加，效率會有所下降?；爻涕g隙:將輸出端固定，輸入端順時針和逆時針?lè)较蛐D(zhuǎn)，使輸入端產生額定扭矩+-2%扭矩時，減速機輸入端有一個微小的角位移，此角位移就是回程間隙.單位是"分",就是一度的六十分之一.也有人稱之為背隙。隨著減速機行業的不斷發展，越來越多的企業運用到了減速機，行星減速機是一種工業產品，行星減速機是一種傳達機構，其結構由一個內齒環緊密結合於齒箱殼體上，環齒中心有一個自外部動力所驅動之太陽齒輪，介於兩者之間有一組由三顆齒輪等分組合於托盤上之行星齒輪組，該組行星齒輪依靠著出力軸、內齒環及太陽齒支撐浮游於期間;當入力側動力驅動太陽齒時，可帶動行星齒輪自轉，并依循著內齒環之軌跡沿著中心公轉，行星之旋轉帶動連結於托盤之出力軸輸出動力。利用齒輪的速度轉換器，將電機(馬達)的回轉數減速到所要的回轉數，并得到較大轉矩的機構。在用于傳遞動力與運動的減速機機構中，行星減速機屬精密型減速機，減速比可精確到0.1轉-0.5轉/分鐘。



工作原理



由一個內齒環(A)緊密結合於齒箱殼體上，環齒中心有一個自外部動力所驅動之太陽齒輪(B)，介於兩者之間有一組由三顆齒輪等分組合於托盤上之行星齒輪組(C)該組行星齒輪依靠著出力軸、內齒環及太陽齒支撐浮游於期間;行星減速機當入力側動力驅動太陽齒時，可帶動行星齒輪自轉，并依循著內齒環之軌跡沿著中心公轉，游星之旋轉帶動連結於托盤之出力軸輸出動力。



結構分解



行星減速機主要傳動結構為:行星輪，太陽輪，內齒圈。
